PP管超聲探測截面變化減弱現象
發布者：江蘇吉慶管材有限公司 發布時間：2019-10-08 12:00:35 點擊次數：1656 關閉
在彎曲中性層外側由于切向拉應力作用而使壁厚減薄，在PP管彎曲中性層內側由于切向壓應力作用而使壁厚增厚，且位于外側和內側的管壁，其壁厚的變化大。因此，導致了壁厚不均現象。實際上管材外側由于截面扁化的作用的拉伸作用減弱，即使壁厚的減薄量減少。薄壁管材在無芯彎曲過程中，其外側表面切向拉伸變形程度大，當拉伸變形程度超過材料的限變形程度時就會被拉裂。
PP管管材內側由于截面扁化的作用的壓縮作用減弱，即使壁厚的增厚量減少。由于沒有考慮到周向應變的變化即沒有考慮截面扁化只可作為一種管材彎曲成形的壁厚變化估算。PP管管材外側外表面受到的拉伸作用大，沿管材彎曲的切向方向不出現拉裂必須滿足大切向應變小于或等于其應變限。管材手動探傷，檢測效率低，勞動強度大，僅適用于單件小批量多規格管材檢驗。大批量生產時，一般采用自動超聲波探傷。目前國內管材自動探傷設備分為探頭旋轉式和管子旋轉式兩類。

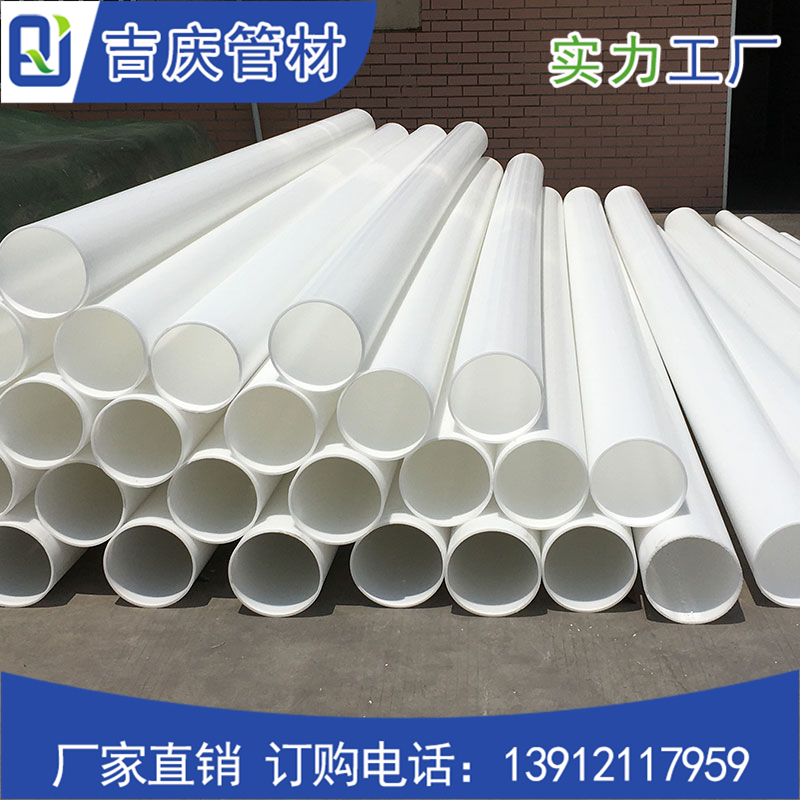

PP管

探頭旋轉式設備是管材直線送進，探頭繞管材旋轉，這種設備適用于中小口徑管材自動探傷。管子旋轉式設備是探頭固定不動管材旋轉送進或管材轉動探頭直線移動。這種PP管設備多用于大口徑管材自動探傷。當一超聲波縱波聲束通過介質斜入射至鋼管表面時，聲波會發生反射和折射。在鋼管內折射出的純橫波會呈鋸齒狀傳播，當遇到內外壁壁厚范圍內的缺陷時，探頭會獲得缺陷回波信號，該信號仍沿著入射的路徑返回到超聲波換能器(探頭)，輸入超聲波探傷儀，經儀器接受處理后，從熒光屏顯示出來。
我們通過探傷波形分析及聲光自動報警，從而獲得探傷結果。為使超聲波聲波能有效地入射到鋼管表面，一般采用水浸法較為清晰，有利于精確探傷。根據標準規定，木設備以檢驗管材縱向金屬幾何上非連續性缺陷為主。為使超聲波能有效檢出內外壁缺陷，超聲聲束入射角必須滿足。PP管縱波與管表面相切全反射時的聲束小入射角，此時管壁內僅有純橫波傳播。
